يعد تحليل استجابة الخطوة لمحرك DC عملية حاسمة توفر رؤى قيمة لخصائص أدائها. كمورد محرك DC ، يعد فهم كيفية إجراء هذا التحليل أمرًا ضروريًا لكل من الولايات المتحدة ولعملائنا. في هذه المدونة ، سنستكشف الخطوة - عن طريق - خطوة لتحليل استجابة الخطوة لمحرك DC ، والتي يمكن أن تساعد العملاء على اتخاذ قرارات مستنيرة عند اختيار المحرك المناسب لتطبيقاتهم.
فهم أساسيات استجابة خطوة محرك العاصمة
تشير استجابة الخطوة لمحرك التيار المستمر إلى إخراج المحرك (مثل السرعة أو الموضع) عندما يتعرض لتغيير مفاجئ في المدخلات (عادةً ما يكون تغيير الخطوة في الجهد). عندما يتم تطبيق إدخال الخطوة على محرك DC ، لا يصل المحرك على الفور إلى إخراج الحالة الثابتة. بدلاً من ذلك ، يمر بفترة عابرة يتغير خلالها إخراجها بمرور الوقت حتى يستقر بقيمة الحالة الثابتة الجديدة.
لفهم استجابة الخطوة ، نحتاج أولاً إلى أن نكون على دراية ببعض المفاهيم الرئيسية. ثابت الوقت ((\ tau)) لمحرك DC هو معلمة مهمة. إنه يمثل الوقت الذي يستغرقه إخراج المحرك للوصول إلى حوالي 63.2 ٪ من قيمة الحالة الثابتة النهائية خلال الفترة العابرة. يشير ثابت الوقت الأصغر إلى استجابة أسرع للمحرك ، مما يعني أنه يمكن أن يصل إلى الحالة الثابتة بسرعة أكبر.
النمذجة الرياضية لمحرك العاصمة لتحليل استجابة الخطوة
يمكننا تصميم محرك DC باستخدام مجموعة من المعادلات التفاضلية. المعادلات الكهربائية والميكانيكية الأساسية لمحرك DC هي كما يلي:
المعادلة الكهربائية:
(v = e+ir)
حيث (V) هو الجهد المطبق ، (e = k_ {e} \ omega) هو الظهر - emf ((k_ {e}) هو الثابت الخلفي - emf و (\ omega) هو السرعة الزاوية) ، (i) هي تيار التسليح ، و (r) هي مقاومة التسليح.
المعادلة الميكانيكية:
(t = j \ frac {d \ omega} {dt}+b \ omega)
حيث (t = k_ {t} i) هو عزم الدوران الذي ينتجه المحرك ((k_ {t}) هو ثابت عزم الدوران) ، (j) هي لحظة القصور الذاتي للحرك والحمل ، و (b) هو معامل الاحتكاك اللزج.
من خلال الجمع بين هاتين المعادلتين وأخذ تحويل لابلاس ، يمكننا الحصول على وظيفة نقل محرك DC. تصف دالة النقل (g (s) = \ frac {\ omega (s)} {v (s)}) العلاقة بين جهد الإدخال (V (s)) وسرعة الإخراج الزاوي (\ omega (s)) في مجال لابلاس.
الشكل العام لوظيفة النقل لمحرك DC هو نظام ترتيب ثانٍ:
(g (s) = \ frac {k} {s^{2} +2 \ zeta \ omega_ {n} s+\ omega_ {n}^{2}})
حيث (\ omega_ {n} = \ sqrt {\ frac {k_ {t} k_ {e}} {jr}}) هو التردد الطبيعي و (\ zeta = \ frac {br + k_ {t} k_ {e}} {2 \ sqrt {jrk_ {t} k_ {e}}}) هي نسبة التخميد.
قياس استجابة الخطوة
لقياس استجابة الخطوة لمحرك DC ، نحتاج إلى إعداد إعداد تجريبي مناسب. أولاً ، نحتاج إلى مصدر طاقة لتوفير جهد إدخال الخطوة للمحرك. مطلوب أيضًا نظام الحصول على البيانات لتسجيل إخراج المحرك (مثل السرعة أو الموضع) بمرور الوقت.
نبدأ بتطبيق تغيير خطوة في جهد الإدخال على المحرك. على سبيل المثال ، إذا كان المحرك في البداية في حالة راحة ((\ omega = 0)) ونطبق فجأة جهدًا ثابتًا (V_ {0}) ، سيبدأ المحرك في التسارع. سيقوم نظام الحصول على البيانات بتسجيل إخراج المحرك على فترات زمنية عادية.
من المهم التأكد من أن الإعداد التجريبي دقيق وخالي من الضوضاء. يجب أن يوفر مصدر الطاقة إدخال خطوة نظيفة ومستقرة ، ويجب أن يكون المستشعرات المستخدمة لقياس ناتج المحرك دقة عالية.
تحليل استجابة الخطوة المقاسة
بمجرد الحصول على بيانات استجابة الخطوة المقاسة ، يمكننا تحليلها لاستخراج معلومات مفيدة.
- ثابت - قيمة الدولة: يمكننا تحديد قيمة الحالة الثابتة لإخراج المحرك. بالنسبة لنظام التحكم في السرعة ، يمكن حساب سرعة الحالة الثابتة (\ omega_ {ss}) عن طريق أخذ متوسط قيم الإخراج بعد انتهاء الفترة العابرة.
- وقت الصعود ((t_ {r})): وقت الارتفاع هو الوقت الذي يستغرقه ناتج المحرك من 10 ٪ إلى 90 ٪ من قيمة الحالة الثابتة النهائية. يشير وقت الصعود الأقصر إلى محرك أسرع - استجابة.
- وقت التسوية ((t_ {s})): وقت الاستقرار هو الوقت الذي يستغرقه إخراج المحرك للبقاء ضمن نسبة مئوية معينة (عادة 2 ٪ أو 5 ٪) من قيمة الحالة الثابتة النهائية. وقت تسوية أصغر يعني أن المحرك يصل إلى حالة مستقرة بسرعة أكبر.
- تجاوز ((m_ {p})): يحدث التجاوز عندما يتجاوز ناتج المحرك قيمة الحالة الثابتة النهائية خلال الفترة العابرة. عادة ما يتم التعبير عن التجاوز كنسبة مئوية من قيمة الحالة الثابتة.
أهمية تحليل استجابة الخطوة للتطبيقات المختلفة
التطبيقات المختلفة لها متطلبات مختلفة لاستجابة الخطوة لمحركات التيار المستمر.
لمحركات الأثاث الذكي 61S - 4، والتي تستخدم في أنظمة الأثاث الذكي ، استجابة خطوة سريعة ومستقرة أمر بالغ الأهمية. في تطبيقات الأثاث ، مثل المكاتب القابلة للتعديل أو الكراسي المتماسكة ، يحتاج المحرك إلى الاستجابة بسرعة لأوامر المستخدم والوصول إلى الوضع المطلوب بدقة دون تجاوز. هذا يضمن تجربة مستخدم سلسة ومريحة.

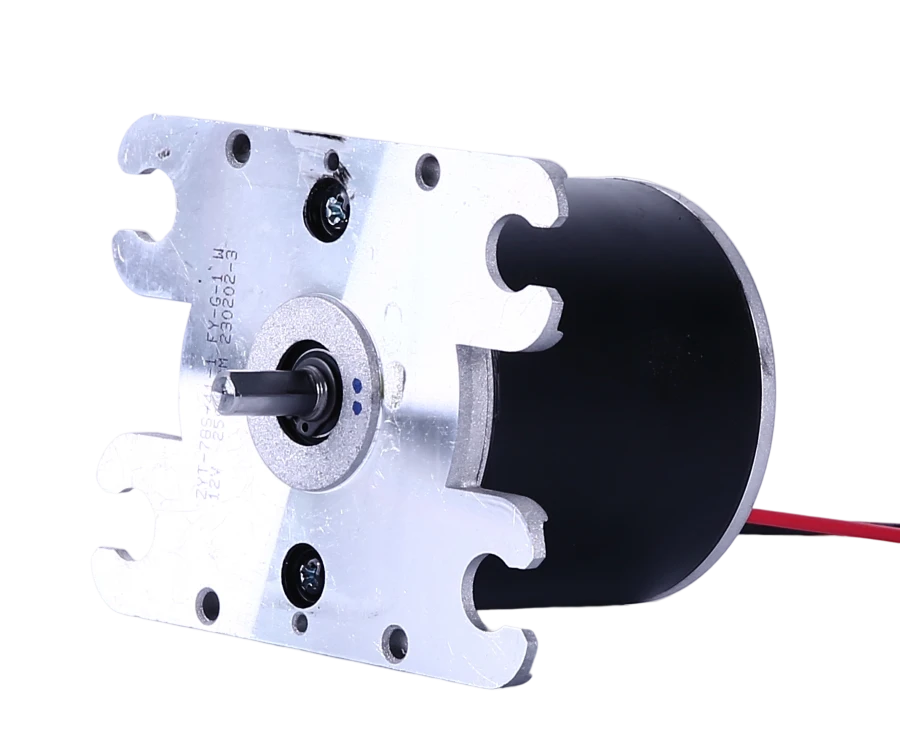

محركات الأجزاء التلقائية 78S - 41 - 1تستخدم في مكونات السيارات المختلفة. في تطبيقات مثل Windows أو أنظمة ضبط المقعد ، تؤثر استجابة خطوة المحرك على أداء وسلامة السيارة. يمكن للمحرك الذي يتمتع باستجابة الخطوة السريعة أن يعدل بسرعة موضع النافذة أو المقعد ، مما يوفر الراحة للسائق والركاب.
24V DC Motors للأثاث الذكي 51Sكما تم تصميمها لتطبيقات الأثاث الذكية. تحتاج هذه المحركات إلى خصائص استجابة جيدة لضمان التحكم الدقيق في حركة الأثاث.
باستخدام تحليل استجابة الخطوة لتحديد محرك DC الصحيح
كمورد محرك DC ، يمكننا استخدام تحليل استجابة الخطوة لمساعدة عملائنا على اختيار المحرك الأنسب لتطبيقاتهم.
إذا كان العميل يحتاج إلى محرك لتطبيق يحتاج إلى استجابة سريعة ، مثل نظام الروبوتات عالي السرعة ، فيمكننا التوصية بمحركات ذات وقت صغير ثابت ، ووقت قصير ، ووقت تسوية صغير. من ناحية أخرى ، إذا كان التطبيق يتطلب استجابة سلسة ومستقرة دون تجاوز ، فيمكننا اقتراح محركات ذات نسب التخميد المناسبة.
يمكننا أيضًا تزويد العملاء ببيانات استجابة خطوة مفصلة لنماذجنا الحركية المختلفة. يمكن أن تتضمن هذه البيانات الرسوم البيانية لاستجابة الخطوة ، وقيم وقت الارتفاع ، ووقت الاستقرار ، والتجاوز ، وقيم الحالة الثابتة. من خلال تحليل هذه البيانات ، يمكن للعملاء اتخاذ قرارات أكثر استنارة حول أي محرك للاختيار.
خاتمة
يعد تحليل استجابة الخطوة لمحرك DC عملية معقدة ولكنها أساسية. يوفر معلومات قيمة حول أداء المحرك ، بما في ذلك سرعة الاستجابة والاستقرار والدقة. كمورد محرك DC ، نحن ملتزمون بمساعدة عملائنا على فهم خصائص استجابة الخطوة لمحركاتنا وتحديد المحرك المناسب لتطبيقاتهم المحددة.
إذا كنت مهتمًا بمحركات DC الخاصة بنا أو تحتاج إلى مزيد من المعلومات حول تحليل استجابة الخطوة ، فلا تتردد في الاتصال بنا للشراء ومزيد من المناقشات. نحن هنا لتزويدك بأفضل الحلول لاحتياجاتك الحركية.
مراجع
- Dorf ، RC ، & Bishop ، RH (2017). أنظمة التحكم الحديثة. بيرسون.
- Nise ، NS (2019). هندسة النظم السيطرة. وايلي.
